皮带的型号怎么看?


       可能对皮带的一些特定的参数并不了解,甚至很多符号都不知道代表什么意思。比如:皮带型号的字母代表什么意思?



       我们广州擎川来给大家介绍下,一般在皮带的使用领域中,ABCD指的是三角带的型号,它用来表示三角带的截面形状和尺寸,比如:B-48:B型三角带截面尺寸(梯形截面)为:上宽X高=17X11MM48,表示长度,48英寸,公制长度等于48X25.4MM 。



      皮带三角带的型号有:普通型O A B C D E 3V 5V 8V,普通加强型AX BX CX DX EX 3VX 5VX 8VX,窄V带SPZ SPA SPB SPC,强力窄V带XPA XPB XPC;


       三角带的每一个型号规定了三角带的断面尺寸:

       A型三角带的断面尺寸是:顶端宽度13mm、厚度为8mm;
      B型三角带的断面尺寸是:顶端宽度17MM,厚度为10.5MM;
      C型三角带的断面尺寸是:顶端宽度22MM,厚度为13.5MM;
      D型三角带的断面尺寸是:顶端宽度21.5MM,厚度为19MM;
      E型三角带的断面尺寸是:顶端宽度38MM,厚度为25.5MM。


      对应尺寸(宽*高):O(10*6)、A(12.5*9)、B(16.5*11)、C(22*14)、D(21.5*19)、E(38*25.5)。

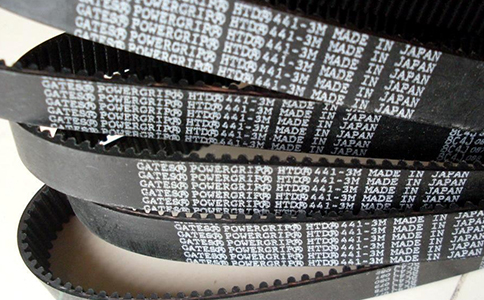

       皮带的型号图片



      同步带型号:MXL、 XL、L、H、XH、 XXH、1.5GT、 2GT、 3GT、 5GT、8YU、 3M、5M、8M、14M、EV5GT、EV8YU、EV14M、 8MGT、 14MGT等广角带型号:3M、5M、7M、11M等。



      上述信息是皮带厂家介绍一些关于皮带型号,一些型号字母是什么意思,相信大家已经有所了解,大家要记牢,不然在购买的时候很容易出错。




关于皮带的型号怎么看?输送带厂家就为您介绍到这。擎川输送带厂家专注于输送带、工业皮带各种材质定制生产和加工14年,经验丰富,加工技术成熟,品质保障,价格亲民,如果您对输送带感兴趣,欢迎来电咨询。
